如何進行帶燈按鈕開關的安裝和接線
時間: 20-08-11 18:10 瀏覽次數：264
帶燈按鈕開關分類
按操作方式：按鈕式、旋鈕式、拉鈕式、按-拉鈕式。
按組合按鈕的保護形式分：開啟式、保護式。
按操動器外表形狀分：平鈕、凸鈕、凹鈕、蘑菇鈕。
按包裝方式分：板前安裝、板后安裝。
帶燈按鈕開關主要參數
開關額定值: ac-15 36v/10a 110v/10a 220v/5a 380v/2.7a 660v/1.8a dc-13 24v/4a 48v/4a 110v/2a 220v/1a 440v/0.6a
約定發熱電流: 1th 10a
觸電電阻: ≤50mΩ
絕緣電阻: ≥10mΩ
機械壽命: 一般鈕n≥100×10次
旋鈕≥30×10次
鑰匙鈕n≥5×10次
急停鈕≥5×10次
如何進行帶燈按鈕開關的安裝和接線

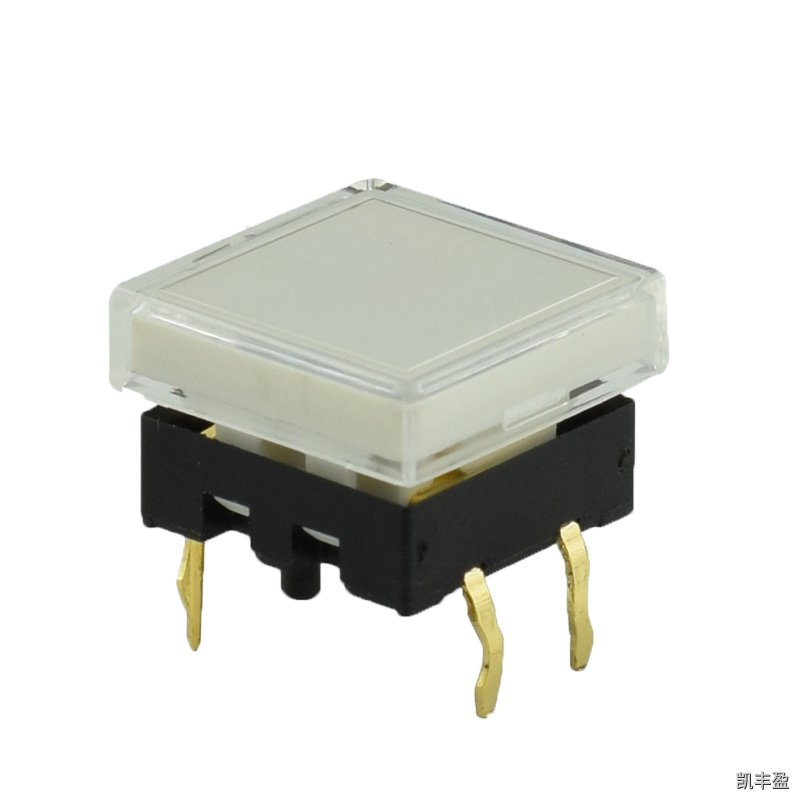

1.帶燈按鈕開關的結構：
指示燈、按鈕冒、復位彈簧、橋式動觸點，靜觸點，接線柱。
2.帶燈按鈕的接口功能：
按鈕開關可以完成啟動、停止、正反轉、變速以及互鎖等基本控制。通常每一個按鈕開關有兩對觸點。每對觸點由一個常開觸點NO和一個常閉觸點NC組成。當按下按鈕，兩對觸點同時動作，常閉觸點斷開，常開觸點閉合。
3.帶燈按鈕的接線安裝：
安裝時，按鈕帽拿下，固定到面板上，然后其余部分插入。為了標明各個按鈕的作用，避免誤操作，通常將按鈕帽做成不同的顏色，以示區別。如，紅色表示停止按鈕，綠色表示起動按鈕等。按鈕開關的主要參數、型式、安裝孔尺寸、觸頭數量及觸頭的電流容量。
