按鈕開關 是我們生活工作做最最常見的一類小電器，提起按鈕開關，大家都不陌生，但是若真要讓你對它的符號說出個所以然來，并準確地回答出按鈕開關符號所代表的意思，還是會讓很多人有點愣，甚至一頭霧水。下面小編搜集資料就按鈕開關符號作了詳細的論述，大家可以漲漲姿勢了

翻遍網上，也找不到一篇比較好的詳細的說明按鈕開關和 指示燈 產品各個符號所表示意思的文章，這里稍微介紹一些常用的字母符號含義，希望有所幫助。需要注意的是，一般來說，把按鈕開關和指示燈產品作為一類來討論的。

按鈕開關符號：

1：用于表示型號的符號

LA,GQ,XB2,LAY3,Y090,AD16...這種最多最常見的字母表示按鈕開關的型號，表示不同的產品類別，有塑料開關，也有金屬按鈕，還有信號指示燈等。

2：表示按鈕的顏色的參數符號

這里的顏色包括帶燈的燈珠顏色和按鈕的頭部顏色。比較常見的有R(紅色)，綠(G)，白(W)，黑(N)，藍(B)，黃(Y)，橙(O)。需要注意的是黑色一般用字母N與藍色的B相區(qū)分。

3：用于表示頭部形狀的字母符號

頭部形狀主要有以下幾種：最常見的圓形(Y)，方形(F)，矩形(J)，蘑菇頭(M)，球形(S)。比較特殊的有 門鈴 型(M)：具體見產品GQ16M-10。

4：表示按鍵形狀的字母符號

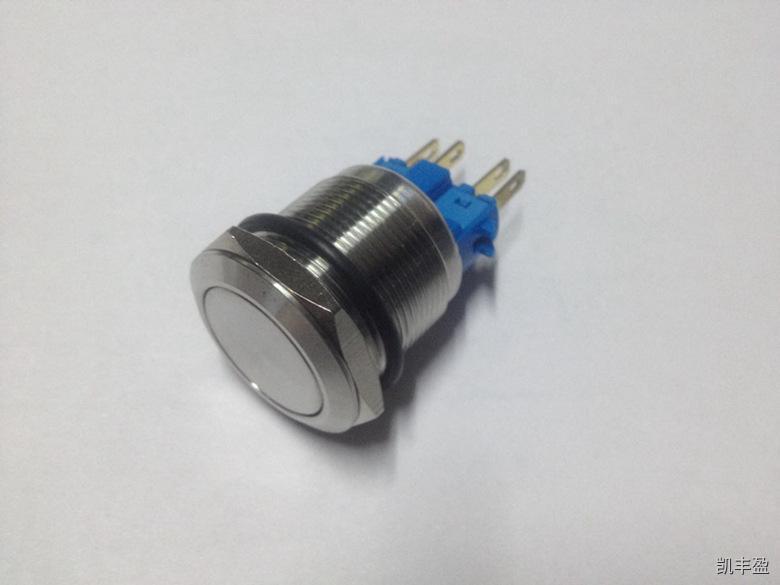

這種在金屬按鈕開關中很常見，常見的有平圓形(F)，高平圓型(H)，凸圓形(C)，高凸圓形(G)。這種符號一般不常用。不需要特意記憶。

5：用于操作方式的符號

這種是最多的，也是區(qū)分各種按鈕開關，指示燈的關鍵符號，這里羅列的是一些最常見的。開啟式操作(K)，保護式(H)，放水式/快速安裝式(S)，防爆式(B)，旋鈕開關(X)，鑰匙開關(Y)，急停開關(TS)，自鎖操作(Z)，單點帶燈按鈕(D)，環(huán)形帶燈鈕(E)，窗式帶燈鈕(DJ)，旋柄按鈕(XB);雙位鈕(S)。可以看到這邊的符號是最多也是最復雜的。

6：更多的符號

諸如按鈕的材料，口徑等一系列的符號。

型號 額定電壓 /V 額定電流 /A 結構形式 觸頭對數(副) 按鈕數 按鈕顏色

常開 常閉

LA2

元件 1 1 1 黑、綠、紅

LAl0-2K

開啟式 2 2 2 黑、綠、紅

LAl0-3K

開啟式 3 3 3 黑、綠、紅

LAl0-2H

保護式 2 2 2 黑、綠、紅

LAl0-3H

保護式 3 3 3 紅、綠、紅

LAl8-22J 500 5 元件 ( 緊急式 ) 2 2 1 紅

LAl8-44J

元件 ( 緊急式 ) 4 4 1 紅

LAl8-66J

元件 ( 緊急式 ) 6 6 1 紅

LAl8-22Y

元件 ( 鑰匙式 ) 2 2 1 本色

LAl8-44Y

元件 ( 鑰匙式 ) 4 4 1 本色

LAl8-22X

元件 ( 旋鈕式 ) 2 2 1 黑

LAl8-44X

元件 ( 旋鈕式 ) 4 4 1 黑

LAl8-66X

元件 ( 旋鈕式 ) 6 6 1 黑

LAl9 — 11J

元件 ( 緊急式 ) 1 1 1 紅

LAl9 — 11D

元件 ( 帶指示燈 ) 1 1 1 紅、綠、黃

藍、白

在上面對按鈕指示燈的符號進行一番說明后，就很好理解各類按鈕開關的信號含義了，比方說：塑料按鈕開關LAS1Y-11Y/2。對于該型號，LAS1為型號參數符號，第一個Y表示頭部形狀為圓形，后面的Y表示操作方式為鑰匙開關。11表示開關組合，這樣就可以跟方便的理解一個按鈕的型號和其代表的含義了。
